Hoće li industrijski ventilator hladiti prostoriju? Činjenice na razini motora, matematika protoka zraka i provjere pri kupnji

Hoće li industrijski ventilator hladiti prostoriju? Odgovor u jednom retku

Da, industrijski ventilator će rashladiti prostoriju, a obično će to učiniti s djelićem električne energije koja je potrebna klima uređaju. Ono što se ne mijenja nije temperatura zraka, već brzina kojom toplina napušta ljudsku kožu. U radionici dimenzija 6 m x 5 m x 3,5 m, aksijalni ventilator od 750 mm koji se kreće otprilike 18.000 m3/h omogućuje ljudima ugodan rad na zidnom termometru koji očitava 30 stupnjeva Celzijusa, temperaturu na kojoj se mirni zrak osjeća tlačno u roku od nekoliko minuta.

Granicu vrijedi jasno navesti prije bilo čega drugog: ventilatori prenose toplinu, oni je ne uništavaju. Ako je prostorija zatvorena i ventilator je jedini stroj koji radi u njoj, vlastiti gubici motora dodaju toplinu zraku. Čak i tada, mjereno na osobi, ventilator odgovarajuće veličine još uvijek pruža osjećaj udobnosti od oko 3 do 5 stupnjeva Celzijevih. Zbog toga se radionice, hale za pakiranje, utovarne rampe, kabine za zavarivanje i skladišni prolazi prvo hlade kretanjem zraka, a zatim hlađenjem.

Tri broja odlučuju je li odgovor za vašu sobu da ili ne: brzina zraka koji dopire do ljudi, broj izmjena zraka po satu i relativna vlažnost. Prvu gurnite iznad 1 m/s, a drugu iznad 10 ACH, iu većini suhih ili umjerenih klima industrijski ventilator će sam podnijeti cijelo rashladno opterećenje.

Kako pokretni zrak proizvodi učinak hlađenja ljudske kože

Udobno hlađenje pomoću ventilatora izgrađeno je na dva fizička puta koji rade u isto vrijeme. Prvi je konvekcija. U mirnom zraku, koeficijent konvektivnog prijenosa topline na ljudskoj koži iznosi oko 3 do 4 W/m2K. Podignite brzinu zraka na 2 m/s i ona se penje na otprilike 8 do 12 W/m2K. Na tjelesnoj površini od oko 1,8 m2 ta je razlika jednaka nekoliko stotina vata dodatne topline koja napušta tijelo svakog sata.

Drugi put je isparavanje. Znoj koji isparava uklanja oko 2400 kJ po litri. Miran zrak zadržava zasićeni mikrosloj vlage na koži, tako da znoj ostaje tamo ne radeći ništa. Zrak koji se kreće stalno zamjenjuje taj sloj, a tijelo gubi toplinu putem koji nema nikakve veze s temperaturom zraka.

Što standardi kažu o povišenoj brzini zraka

ASHRAE Standard 55 tretira povećanu brzinu zraka kao legitimnu strategiju udobnosti. S kretanjem zraka kontroliranim od strane stanara, prihvatljiva ugodna temperatura u prostoru može se podići za otprilike 2,5 do 3 stupnja Celzijusa pri brzini zraka od oko 1,2 m/s, i više pri većim brzinama. U praktičnom smislu to znači da tvornički pod koji bi inače trebao mehaničko hlađenje na 28 stupnjeva Celzijusa može ostati produktivan na 31 stupanj Celzijusa nakon što se zrak pravilno kreće.

Lanac je važniji od ventilatora

Motor, oštrica, brzina zraka, udobnost. Lanac je jak onoliko koliko je jaka njegova najslabija točka. Motor visoke učinkovitosti koji pokreće oštricu s lošim nagibom proizvodi buku bez bacanja. Dobro dizajnirana oštrica koju pokreće motor koji gubi brzinu pod opterećenjem daje ugodnih prvih pet minuta i razočaravajućih sljedećih pet sati. Kada kupci pitaju zašto je jedan ventilator od 750 mm bolji od drugog s istom snagom s natpisnom pločicom, ovaj lanac je obično odgovor.

Zašto se termometar ne pomiče: toplinska ravnoteža unutar zatvorene sobe

Svaki vat električne energije koji ventilator potroši na kraju postaje toplina unutar zgrade. Industrijski ventilator od 1,1 kW također je grijač od 1,1 kW, otprilike 3750 BTU/h. U zatvorenoj prostoriji bez ispušnog puta ta se energija akumulira, a temperatura zraka može porasti za 0,5 do 1,5 stupnjeva Celzijusa tijekom prva dva sata rada čak i dok se stanari osjećaju hladnije.

U trenutku kada se ventilator koristi za ispuštanje zraka, slika se okreće. Topli zrak izlazi iz prostorije, vanjski ili hodnički zrak ga zamjenjuje, a stvarna temperatura pada. Uravnoteženi sustav opskrbe i ekstrakcije stabilizira tu kap umjesto da je pusti da odluta. Zbog toga isti ventilator može biti uređaj za udobnost u jednoj instalaciji i pravi uređaj za kontrolu temperature u drugoj.

Čitajte tablicu sa stajališta osobe koja stoji u struji zraka, a ne senzora na zidu. Termometar pokazuje što prostorija sadrži. Ljudsko tijelo izvještava o onome što doživljava. Oba čitanja su točna i oba opisuju različite stvari.

Matematika protoka zraka: CFM, volumen prostorije i izmjene zraka po satu

Izračun veličine je dovoljno kratak da se može napraviti na papiru. U metričkim jedinicama, potrebni protok zraka u m3/h jednak je volumenu prostorije u m3 pomnoženom s ciljnom izmjenom zraka po satu. U imperijalnim jedinicama, potrebni CFM jednak je volumenu prostorije u kubičnim stopama pomnoženom s izmjenama zraka, podijeljenom sa 60.

Uzmite dvoranu 10 m x 8 m x 4 m. Zapremina je 320 m3. Pri 10 izmjena zraka na sat ventilator se mora kretati 3.200 m3/h, pri 20 ACH mora se kretati 6.400 m3/h, a pri 30 ACH mora se kretati 9.600 m3/h. Za okupirano proizvodno područje sa slabom aktivnošću, uobičajeni pojas je 15 do 25 ACH. Skladištenje bez ljudi tolerira daleko manje.

Tipični rasponi protoka zraka prema klasi ventilatora

Udaljenost bacanja važna je jednako kao i volumen. Dobar aksijalni podni ventilator od 750 mm gura koherentni mlaz zraka otprilike 15 do 25 m prije nego što brzina padne ispod 0,5 m/s. Izvan te udaljenosti zrak se i dalje kreće, ali se više ne osjeća kao da se hladi. Ako udaljenom kraju dvorane od 40 m treba udobnost, dva navijača koji rade u istom smjeru pobjeđuju jednog većeg navijača usmjerenog prema udaljenom zidu.

Koji tip ventilatora odgovara kojoj sobi

Klase ventilatora nisu međusobno zamjenjive, a neusklađenost se obično pokazuje ili kao bačen novac ili uzalud potrošen zrak. Podni ventilator velike brzine usmjeren prema niskom stropu skladišta jednostavno usmjerava vrući zrak na ljude ispod. Tiha stropna jedinica u prostoru za zavarivanje ne izvlači ništa.

Za prostorije u kojima ljudi stoje unutar nekoliko metara od protoka zraka, aksijalna jedinica s dobro uravnoteženom oštricom i kondenzatorskim motorom praktičan je izbor. Za 60 m dug regalni prolaz, veliki stropni ventilator sa sporim lopaticama i motorom s direktnim pogonom bez zupčanika pobjeđuje i na buci i na energiji.

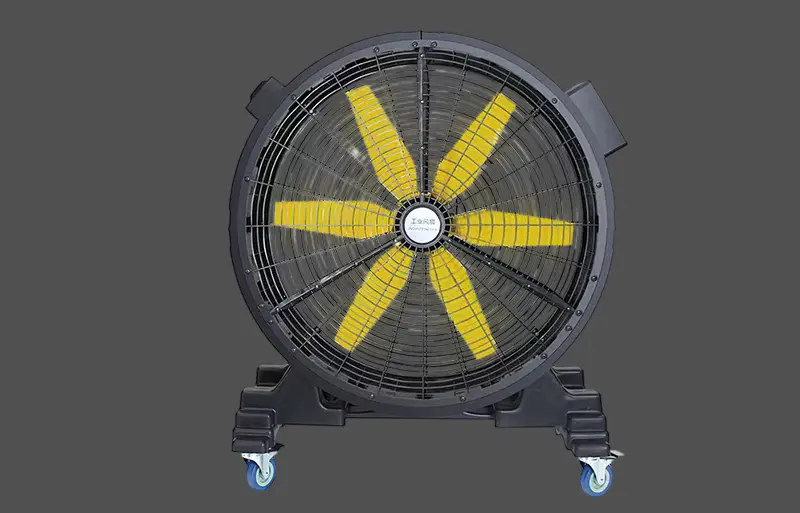

Industrijski ventilator za zamagljivanje i hlađenje serije ZP Mobilni ventilator za zamagljivanje za vruće ljevaonice, farme i vanjska mjesta; centrifugalna atomizacija i veliki spremnik hlade otvorena područja gdje je klimatizacija nepraktična. Pogledajte proizvod →

Motor unutar ventilatora odlučuje hoće li doista hladiti

Kupci uspoređuju brojke protoka zraka na naljepnici i rijetko otvaraju kućište motora. Tu leži prava razlika. Dva ventilatora mogu pokretati isti volumen zraka prvog dana i dramatično se razlikovati do šestog mjeseca, jer stabilnost brzine, toplinski porast i kvaliteta ležaja žive unutar motora.

Praktična posljedica je jednostavna: EC ili trofazni motor koji održava svoju brzinu u odnosu na rastuću temperaturu okoline održava mlaz zraka stabilnim tijekom cijele izmjene. Motor sa zasjenjenim polom u istom okviru polako usporava dok se zagrijava, a učinak hlađenja na podu tiho nestaje, a da nitko ne primijeti zašto. Dizajneri koji planiraju ventilacijsku opremu obično rade od motora prema van, a ne od lopatice prema unutra.

Proizvodimo više od 10 milijuna motora godišnje u aplikacijama za perilice rublja, kuhinjske nape, klima uređaje, ventilatore i ventilaciju, a projekti ventilatora koji zadovoljavaju krajnje korisnike gotovo su uvijek oni kod kojih je krivulja motora usklađena s krivuljom opterećenja lopatica u fazi crtanja. Oprema za prisilnu ventilaciju živi ili umire na toj utakmici. Timovi koji specificiraju motori ventilatora na početku projekta općenito troše manje vremena rješavajući pritužbe na slab protok zraka kasnije.

Industrijski ventilator protiv klima uređaja: opterećenje, cijena i udobnost

Ventilatori i hlađenje rješavaju različite probleme, a njihova usporedba samo po temperaturi dovodi do pogrešne kupnje. Usporedba koja je bitna pokriva što svaki sustav čini prostoriji, koliko košta njegovo funkcioniranje i koliko se dobro nosi s prašinom, dimom i otvorenim vratima.

Hibridni raspored obično je najpametniji: industrijski ventilator nosi opće opterećenje udobnosti preko velikog volumena, dok manja klimatizirana zona upravlja sobama za kontrolu kvalitete, elektroničkim klupama ili nišama za poslužitelje gdje se temperatura i vlažnost moraju održavati unutar tolerancije. Ta podjela zadržava kapitalnu potrošnju koncentriranu tamo gdje zapravo mijenja učinak poslovanja.

Hlađenje isparavanjem: kada samo kretanje zraka nije dovoljno

Postoji jasna linija podjele. Ispod oko 50 posto relativne vlažnosti, evaporativni hladnjak snižava stvarnu temperaturu zraka za 5 do 12 stupnjeva Celzijusa, jer voda apsorbira latentnu toplinu dok isparava u struju zraka. Iznad 65 posto vlage isti stroj dodaje vlagu i ne daje gotovo ništa. Nasuprot tome, ventilator se ponaša dosljedno u oba uvjeta, jer se nikada ne oslanja na isparavanje u sobni zrak.

Za suhe unutarnje radionice, mobilne jedinice za isparavanje s EC motorima daju nešto najbliže pravoj klimatizaciji bez rashladnog sredstva, a mogu se kotrljati od mjesta do mjesta tijekom radnih smjena. Za vlažna obalna mjesta odluka bi trebala ostati uz kretanje zraka i ispušnu ventilaciju, s hlađenjem rezerviranim samo za kritične prostorije.

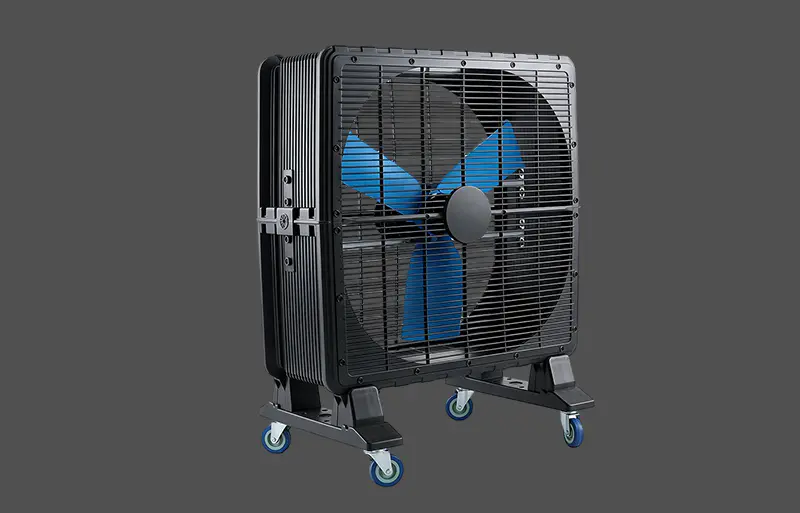

Mobilni industrijski evaporativni hladnjak zraka s EC motorom Isporučuje 10.000 m³/h kroz nož od 650 mm i EC motor, sa 7-brzinskom kontrolom i kotačićima za hlađenje od mjesta do mjesta u radionicama. Pogledajte proizvod →

Dva detalja dizajna odvajaju dobru isparivačku jedinicu od osrednje: područje jastučića u odnosu na protok zraka i zadržava li motor svoju brzinu dok se jastučić puni prašinom i kamencem. Veći jastučić pri nižoj brzini kretanja učinkovitije zasićuje zrak, a EC motor stabilan u brzini održava isporuku konstantnom tijekom cijele sezone korištenja.

Popis za provjeru veličine: devet brojeva koje treba prikupiti prije kupnje

Kupci koji prikupe ovih devet znamenki prije kontaktiranja dobavljača rijetko završe s krivim ventilatorom.

1. Duljina prostorije, širina i čista visina, tako da se volumen može izračunati u kubičnim metrima.
2. Obrazac popunjenosti, uključujući stoje li ljudi u struji zraka ili rade za fiksnim klupama.
3. Unutarnji izvori topline u kilovatima, uključujući preše, peći, setove za zavarivanje i rasvjetno opterećenje.
4. Ciljane izmjene zraka po satu za razinu aktivnosti, obično 10 do 30 za zaposlene radne prostore.
5. Raspon relativne vlažnosti tijekom godine, koji odlučuje je li hlađenje isparavanjem održivo.
6. Dostupno napajanje, jednofazno ili trofazno, i je li pogon s promjenjivom brzinom prihvatljiv.
7. Gornja granica buke u dB(A) na najbližem zaposjednutom mjestu, izmjerena ili procijenjena.
8. Ograničenja ugradnje, kao što su debljina zida, stropna struktura, razmak između nosača i razmak od viličara.
9. Radni ciklus u satima po danu i danima u godini, koji postavlja potrebni vijek trajanja motora i klasu ležaja.

Predajte ovih devet odgovora bilo kojem kompetentnom dobavljaču ventilatora i izbor će se odmah suziti na dva ili tri kandidata. Preskočite ih i razgovor će se pretvoriti u niz nagađanja koji obično završava s prevelikim podnim ventilatorom i nezadovoljnim upraviteljem gradilišta.

Pravila postavljanja i ugradnje koja odlučuju o rezultatu

Dva identična ventilatora instalirana dva metra jedan od drugoga na različitim položajima mogu proizvesti razine udobnosti koje se razlikuju za cijelu veličinu ventilatora. Položaj odlučuje hoće li zrak doći do ljudi, hoće li se vratiti u kratki spoj na usis i hoće li motor biti vruć.

• Ventilator postavite tako da njegov mlaz zraka prelazi preko zauzete zone u visini tijela, a ne iznad visine glave.
• Ostavite najmanje 1,5 do 2 m slobodnog prostora ispred dovoda kako biste izbjegli turbulencije i buku.
• Ispušni ventilatori trebali bi vući zrak kroz prostoriju, a ne upuhivati ​​zrak u nju, tako da toplina i dim napuštaju zgradu.
• Omogućite put dopunskog zraka od najmanje 80 posto površine odvoda ili će se ventilator zaustaviti zbog negativnog tlaka.
• Izbjegavajte montirati zidni ventilator gdje se zrak koji izlazi odmah uvlači natrag kroz obližnji prozor.
• Za dugačke dvorane postavite dva ili tri ventilatora u nizu duž prolaza umjesto jedne velike jedinice na jednom kraju.
• Držite motore podalje od izravnog zračenja topline iz pećnica ili peći ili smanjite klasu izolacije i mast za ležajeve u skladu s tim.
• Upotrijebite fleksibilne nosače ili gumene jastučiće gdje bi vibracije nastale strukturom mogle dospjeti u lagani krov.

Ekstraktne aplikacije su najosjetljivije na kvalitetu instalacije. Zidni ventilator namijenjen za odvođenje dima mora svladati statički tlak od žaluzina, kanala i prljavih rešetki, a to opterećenje u potpunosti preuzima motor. Jedinice izgrađene sa motori industrijskih ventilatora Označeni za trajni rad i opremljeni toplinskom zaštitom, preživljavaju te uvjete daleko bolje od sklopova opće namjene posuđenih iz kućnog dizajna.

Buka, vibracije i kvaliteta ležaja

Buka je najčešći razlog zašto se funkcionalna instalacija isključuje. Dolazi iz tri izvora s kojima se mora postupati odvojeno: buka vrha oštrice, elektromagnetska buka motora i vibracija ležaja ili strukture.

Ravnotežna ocjena ovdje je tiha determinanta. Rotor ventilatora balansiran na usku zaostalu neuravnoteženost radit će glatko pri 1400 o/min i trajati godinama. Isti rotor s labavijom tolerancijom ravnoteže prenosi vibracije na ležajeve, nosače i krovne ploče, a rezultirajuće trošenje se prvo pokazuje kao buka izmjerena na 3 m.

Vlažnost, izvori topline i sezonski radni ciklusi

Ljetno hlađenje je očiti radni ciklus, ali industrijski ventilatori se često biraju za cjelogodišnju ventilaciju, a to mijenja specifikaciju motora. Kondenzacija unutar kućišta motora tijekom proljetnih i jesenskih temperaturnih promjena napada izolacijski otpor i mast za ležajeve. Potpuno zatvoreni vodootporni motori s IP55 ili višom zaštitom točan su odgovor za praonice rublja, područja za preradu hrane, autopraonice i obalna mjesta.

Gustoća izvora topline također mijenja ravnotežu. Soba s 30 kW instalirane topline strojeva treba istinski odvodni protok zraka, a ne recirkulaciju, jer će ventilator koji samo miješa zrak na kraju vratiti topliji zrak ljudima kojima je potrebno olakšanje. Općenito, svaki kilovat unutarnjeg toplinskog opterećenja zahtijeva otprilike 300 m3/h vanjskog zraka kako bi se prostorija držala unutar nekoliko stupnjeva okoline u umjerenim uvjetima.

Napajanje, kontrola brzine i električna zaštita

Jednofazni 220 do 240 V na 50 ili 60 Hz pokriva većinu prijenosnih i zidnih industrijskih ventilatora, s kondenzatorskim dizajnom koji daje pouzdan startni moment na standardnoj kućnoj opskrbi. Trofazna napajanja iznad oko 1,5 kW imaju mnogo više smisla za fiksne instalacije, jer je motor manji, hladniji i lakši za zaštitu.

Kontrola brzine zaslužuje pozornost prije kupnje, a ne nakon. PSC motori s odvodnom brzinom daju dvije ili tri fiksne točke i ne mogu se prigušiti na triac kontroleru bez pregrijavanja. EC motori prihvaćaju signal 0-10 V i održavaju odabranu brzinu pod opterećenjem. Trofazni motori najbolje se ponašaju s odgovarajućim pogonom promjenjive frekvencije podešenim na ispravnu V/f krivulju. Toplinsku zaštitu, bilo ugrađenu toplinsku vezu ili vanjski relej od preopterećenja, treba tretirati kao obaveznu na svakom ventilatoru koji radi bez nadzora.

Interval održavanja i očekivani životni vijek motora

Dobro specificiran ventilator trebao bi isporučiti između 20.000 i 40.000 radnih sati prije prvog servisiranja ležaja, što je za rad u jednoj smjeni negdje između osam i petnaest godina. Taj vijek gotovo u potpunosti ovisi o tri stvari: podmazivanju ležaja, čistoći oštrice i temperaturi namotaja.

• Podmažite klizne ili kuglične ležajeve svakih 2.000 do 3.000 radnih sati ako to dizajn dopušta.
• Očistite oštrice i štitnike kvartalno u prašnjavim okruženjima, jer sloj prašine od 1 mm može značajno smanjiti protok zraka.
• Godišnje provjerite kapacitet kondenzatora na PSC motorima; lebdeći kondenzator smanjuje okretni moment i povećava temperaturu motora.
• Izmjerite izolacijski otpor jednom godišnje i istražite sve ispod 1 megaoma.
• Zabilježite razinu zvuka na fiksnoj točki, budući da porast od 3 dB(A) obično signalizira problem s ležajem koji vrijedi rano popraviti.

Motori u našoj vlastitoj proizvodnji prolaze kroz istu disciplinu: namatanje, lakiranje, balansiranje i konačno ispitivanje opterećenja na svakoj jedinici prije pakiranja. To je najmanje glamurozan dio proizvodnje ventilatora i dio koji odlučuje je li kupac zadovoljan i nakon petog ljeta korištenja.

Često postavljana pitanja

Snižava li industrijski ventilator stvarnu sobnu temperaturu?

Ne sama u zatvorenoj prostoriji. Hladi ljude konvekcijom i isparavanjem znoja. Sobna temperatura pada samo kada ventilator ispušta topli zrak, a vanjski ga zrak zamjenjuje, ili kada evaporativni hladnjak dodaje isparavanje vode u struju zraka.

Koliki mi je protok zraka potreban za sobu?

Pomnožite volumen prostorije u kubnim metrima s ciljnom izmjenom zraka po satu. Ured ili radionica od 105 m3 pri 20 izmjena zraka treba oko 2.100 m3/h, što jedan aksijalni ventilator od 450 do 600 mm može udobno isporučiti.

Je li industrijski ventilator jeftiniji za rad od klima uređaja?

Da, velikom razlikom. Ventilator od 1,1 kW koji radi deset sati troši oko 11 kWh. Za usporedivo klimatizirano područje obično bi bile potrebne tri ili više jedinica rashladnog kapaciteta od 3,5 kW, a ukupna ulazna snaga bila bi nekoliko puta veća za istu površinu.

Može li industrijski ventilator u potpunosti zamijeniti klima uređaj?

U radionicama, skladištima i poluotvorenim proizvodnim prostorima obično da. U prostorijama koje zahtijevaju kontroliranu temperaturu, vlažnost ili filtraciju, kao što je sklop elektronike ili pakiranje lijekova, br. Ti prostori trebaju mehaničko hlađenje bez obzira na količinu zraka.

Hoće li industrijski ventilator raditi u zatvorenoj prostoriji bez prozora?

Hladit će ljude, ali će se prostorija polako zagrijavati zbog gubitaka motora i topline stanara. Dodavanje rešetke na vratima, zidne rešetke ili odvodnog kanala pretvara isti ventilator u učinkovit ventilacijski uređaj i proizvodi mjerljiv pad temperature.

Zašto je moj ventilator topao nakon sat vremena rada?

Jer recirkulira vlastitu toplinu plus unutarnje toplinsko opterećenje prostorije. Zračni mlaz je nepromijenjene brzine, ali ima veću temperaturu. Omogućavanje ispušnog puta od najmanje 80 posto usisne površine obično uklanja problem.

Koja veličina industrijskog ventilatora odgovara prostoriji od 30 m2?

Uz 3 m stropa, volumen je oko 90 m3. Pri 20 izmjena zraka na sat potrebno vam je otprilike 1.800 m3/h. Podni ili zidni ventilator velike brzine od 450 mm to lako pokriva, a jedinica od 600 mm daje rezervni kapacitet za vruća poslijepodneva.

Rade li industrijski ventilatori u vlažnim klimama?

Da, i bolji od evaporativnih hladnjaka, jer njihov učinak ne ovisi o isparavanju u sobni zrak. U vlažnim uvjetima ispravna strategija je kretanje zraka na razini stanara plus električni ispuh za uklanjanje topline i vlage na izvoru.

Usklađivanje ventilatora s prostorijom: što navesti i kako naručiti

Korisni list sa specifikacijama za industrijski ventilator sadrži šest redaka: protok zraka u m3/h pri slobodnom zraku i pri stvarnom statičkom tlaku, tip motora i nazivnu ulaznu snagu, napon i frekvenciju napajanja, klasu zaštite i klasu izolacije, razinu buke u dB(A) na navedenoj udaljenosti i raspored montaže. Dobavljači koji mogu ponuditi svih šest obično sami izrađuju proizvod.

Aksijalni ventilatori za općenito hlađenje prostorija, zidne ispušne jedinice za uklanjanje dima i topline, kanalski centrifugalni ventilatori za skrivenu ventilaciju i veliki stropni ventilatori male brzine za velike volumene čine praktičan asortiman. Pravi izbor proizlazi izravno iz devet gornjih brojki veličine, a ne iz veličine ventilatora koji se slučajno našao na promociji.

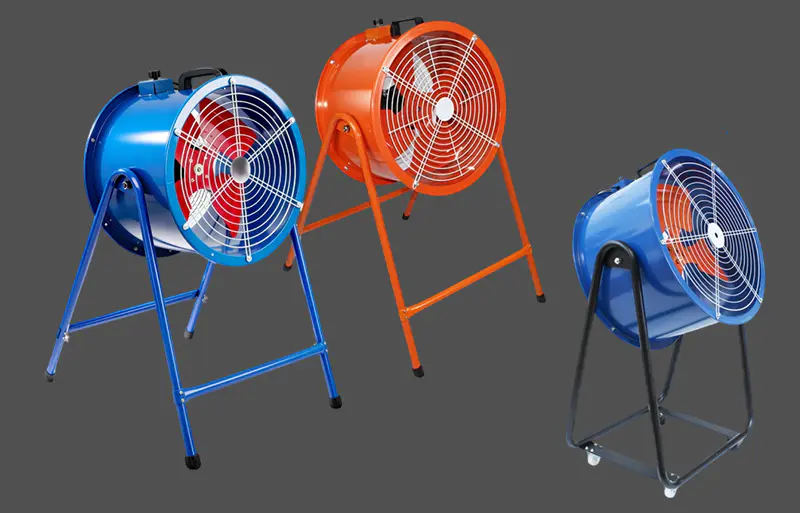

Ventilator s aksijalnim protokom koji se montira naknadno za industrijsko hlađenje Omogućuje usmjereni protok zraka od 3.000 do 24.500 m³/h s podešavanjem nagiba i dodatnom bezstupanjskom kontrolom brzine za radionice i velike otvorene prostore. Pogledajte proizvod →

Naša tvornica proizvodi motore od 1993. godine i ventilacijsku opremu uz njih, uz ISO9001 upravljanje kvalitetom i CE i CCC certificirane proizvode. Ako nam pošaljete dimenzije prostorije, toplinsko opterećenje i ograničenje buke, vratit ćemo se s modelom ventilatora, njegovim specifikacijama motora i iskrenom izjavom o tome kakav će protok zraka proizvoditi u vašoj zgradi, a ne na ispitnom stolu.
